PUNTI DI FORZA DEL SISTEMA LEANTOOL DI BIHLER

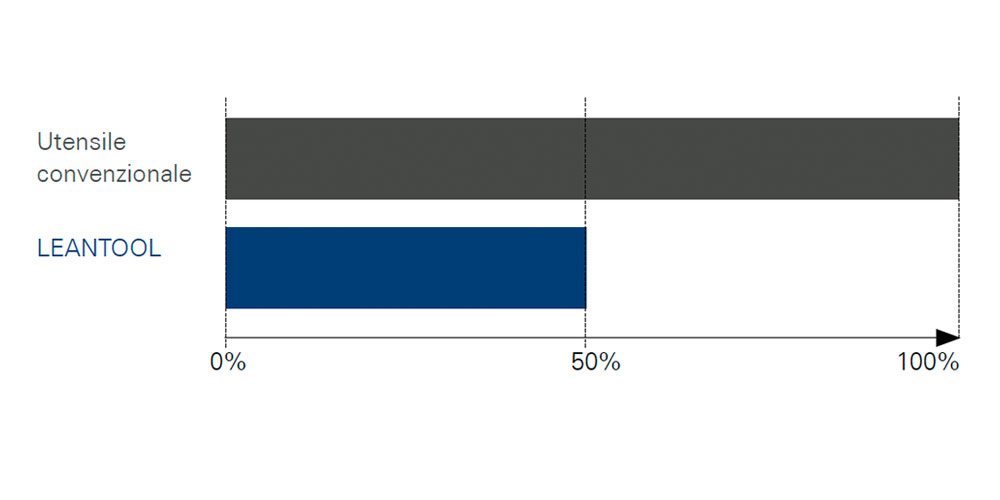

1.) Confronto costi di progettazione e di calcolo

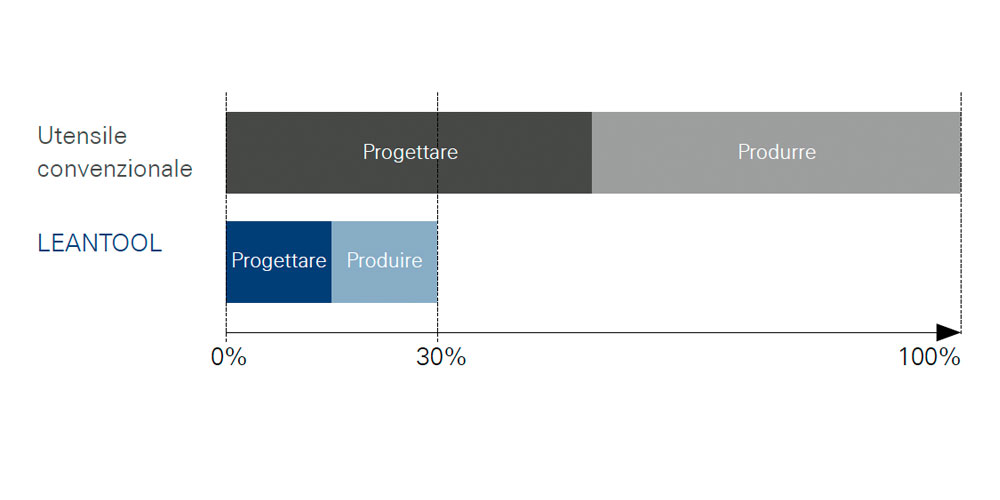

2.) Confronto tempi necessari per la realizzazione dell'utensile

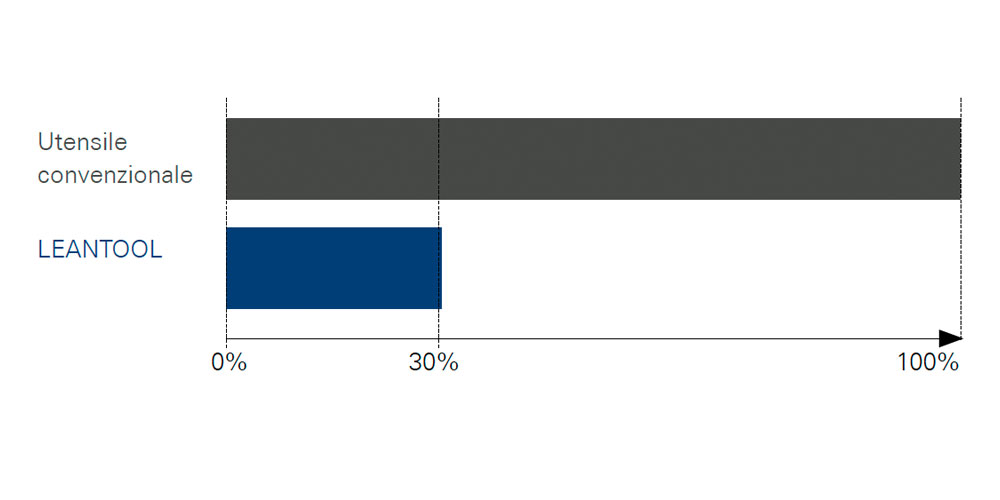

3.) Confronto tempo alla prima messa in funzione (= tempo di fermo macchina)

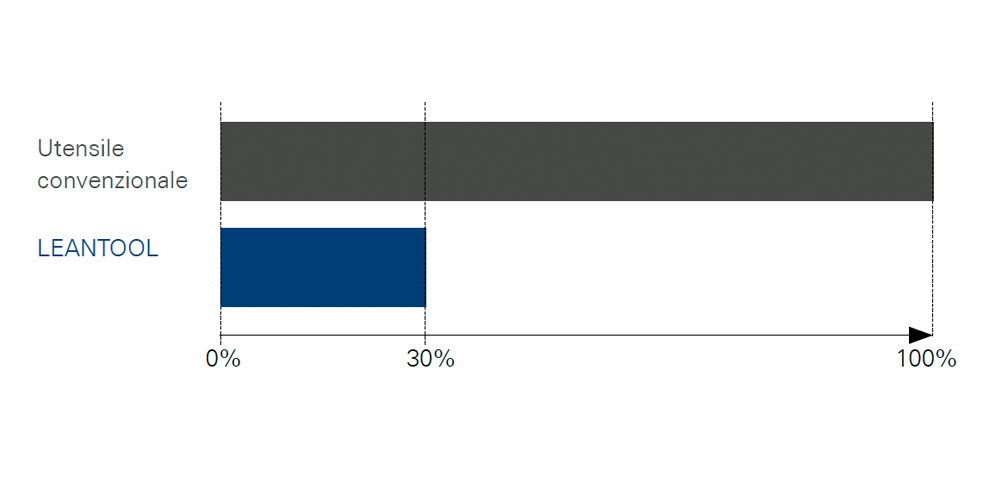

4.) Confronto costi di produzione dell'utensile di piega

5.) Confronto tempi di attrezzaggio

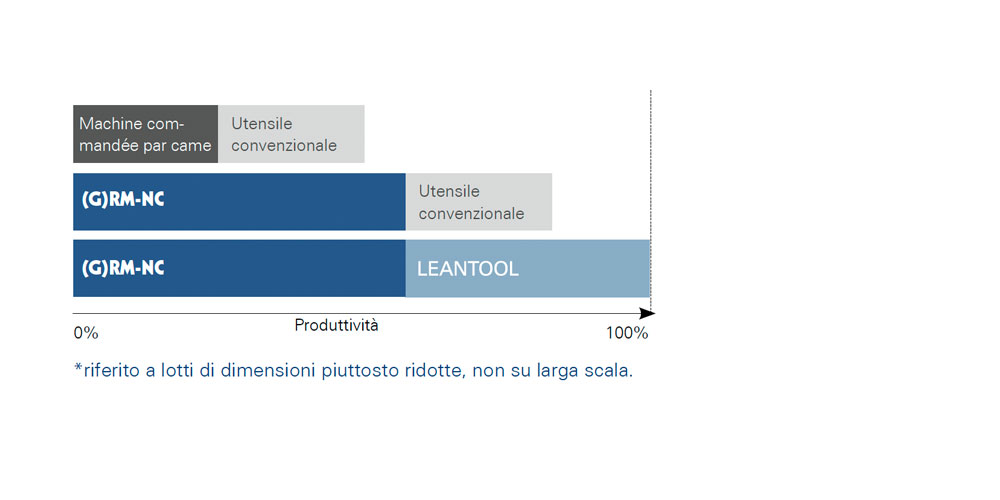

6.) Confronto tecnologia delle macchine e degli utensili*

Raccomandazioni tecniche per la progettazione di massima

LEANTOOL Radial:
R60 su RM-NC / R100 su GRM-NC

  • Diametro filo (max.): circa 4 mm / circa 6 mm
  • Misure nastro (max.): circa 2 mm x circa 40 mm / circa 2 mm x circa 60 mm
  • Ambito di lavoro principale: RM-NC Ø 60 mm, GRM-NC Ø 100 mm
    Se le operazioni di piega rientrano nell’ambito di lavoro principale, il pezzo piegato può essere di norma realizzato con il sistema modulare.
  • Fino a circa 8 operazioni di piega per il pezzo piegato
    (> 8 operazioni di piega si consiglia il principio lineare)



LEANTOOL Linear:
L250 su GRM-NC, macchine LM e BIMERIC Modular

  • Spessore del nastro: da circa 0,3 mm a circa 2 mm
  • Larghezza del nastro: max. 80 mm
  • Lunghezza modulo: 250 mm
