SISTEMA DI GESTIONE DELLA SALDATURA AD ALTO RENDIMENTO

Saldatura a resistenza alla perfezione

Grazie al sistema di gestione della saldatura ad alto rendimento B 20K, sarà facile per te ottenere risultati di saldatura migliori.

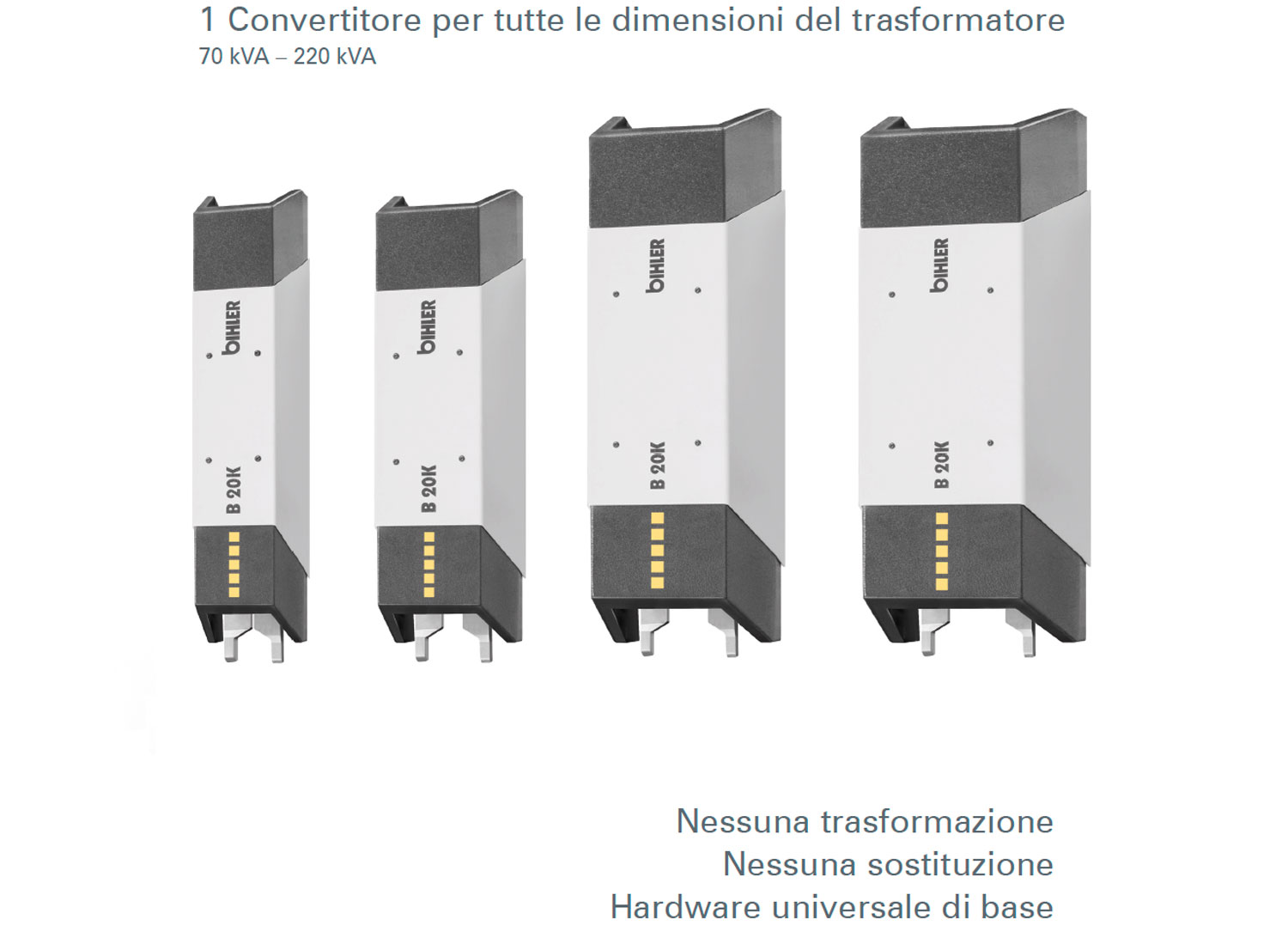

B 20K integra tutti i sistemi di processo, misurazione e controllo in un unico sistema completo. Le frequenze di saldatura a regolazione continua da 1.000 Hz a 20.000 Hz offrono un controllo dinamico e preciso. L’alimentazione indipendente dalla rete garantisce l’elevata sicurezza dei processi, evitando inoltre un sovraccarico della rete durante la saldatura. Microsaldatura, macrosaldatura e tutti i processi di saldatura a resistenza: con il sistema B 20K, le possibilità di lavorazione sono davvero innumerevoli. Il sistema è integrabile con fino a 18 servoassi per il controllo degli utensili per saldatura a contatto, ad esempio sotto le presse.



Punti di forza

Frequenze di processo fino a 20.000 Hz

  • Le elevate frequenze di processo assicurano una maggiore flessibilità di intervento, consentendo di dosare l’energia richiesta per il processo di saldatura e di applicarla in modo mirato. Il risultato? Una qualità migliore e uno spettro di applicazioni più ampio per la saldatura.

Massima protezione contro le fluttuazioni della rete

  • Il modulo attivo di alimentazione della rete installato di serie assicura una protezione efficace contro le fluttuazioni della rete. Il modulo fornisce la propria tensione di alimentazione per il convertitore, indipendentemente dalla tensione di rete. Il convertitore viene quindi alimentato indipendentemente dalle interruzioni e dalle fluttuazioni della rete, assicurando un’elevata sicurezza dei processi.

Massima trasparenza dei processi

  • Il sistema B 20K include cinque canali di misura preinstallati di serie per la registrazione dei valori. I valori di misurazione e le curve possono essere utilizzati per le funzioni di regolazione, monitoraggio del processo e di diagnosi e consentono di gestire le operazioni di saldatura in modo sicuro e trasparente.

Accesso rapido al profilo di saldatura durante la produzione

  • Automatico con funzione passo-passo che consente di modificare il profilo di saldatura dopo un numero definito di cicli di saldatura o in base a variabili di processo. Manuale mediante un dispositivo di regolazione rapida dei parametri online. In entrambi i casi, si evita il fermo macchina e i parametri di saldatura possono essere definiti, modificati e ottimizzati in modo rapido.

Azionamento dei servoassi

  • Accanto alle funzioni di processo, misurazione e monitoraggio, il sistema B 20K consente di impostare facilmente i movimenti servocontrollati per le applicazioni di saldatura. Le sequenze di movimento dell'utensile di saldatura sono adattate al processo di saldatura e sono controllate dal controller di saldatura. Possono essere integrate in qualsiasi sistema di produzione esistente.

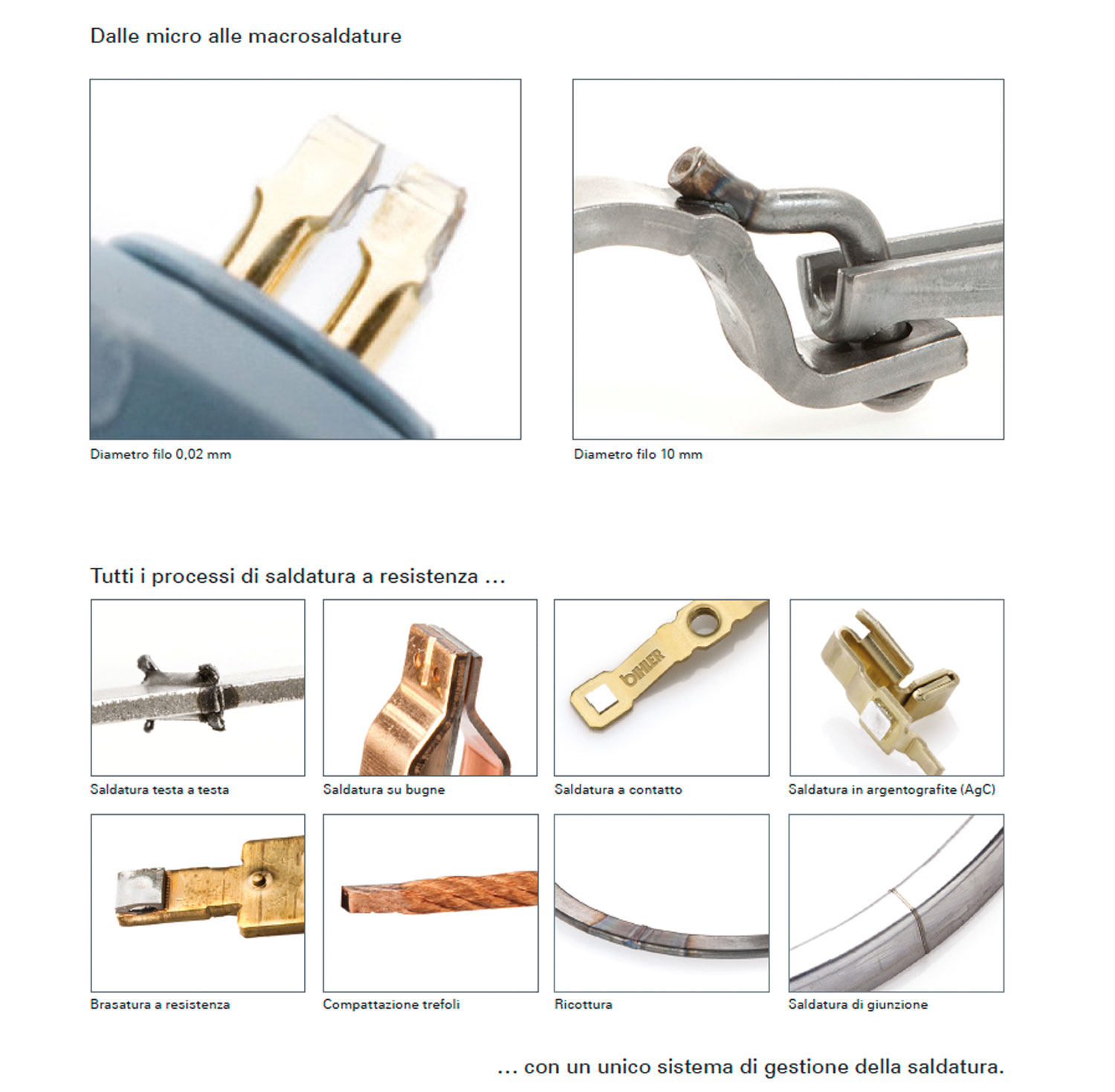

Campo d'impiego
Varianti

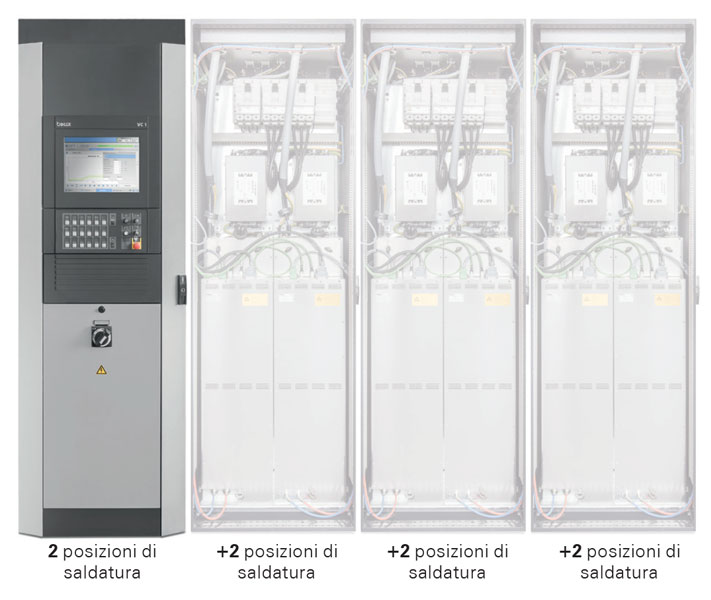

Variante 1: B 20K stand-alone

Stand-alone con azionamento tramite schermo touchscreen e tastiera sul quadro comandi.

La configurazione standard comprende 2 posizioni di saldatura. Mediante moduli aggiuntivi sono possibili ampliamenti fino a 8 posizioni di saldatura. Questa versione è compatibile con i sistemi di gestione della saldatura B 1000 e B 5000. Funzioni di ingresso e uscita disponibili senza necessità di programmazione. I possibili impieghi della versione stand-alone spaziano dall’integrazione negli impianti di produzione alla sostituzione dei sistemi di gestione della saldatura B 1000 e B 5000 esistenti.

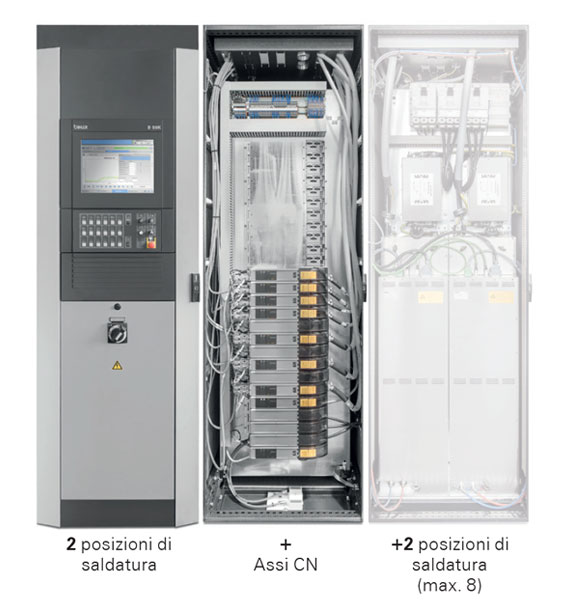

Variante 2: B 20K-NC

Stand-alone con azionamento servocontrollato per gli utensili di saldatura.

Integrabile in un macchinario o in un sistema di produzione esistente. Il sistema B 20K viene ampliato con armadi assi aggiuntivi. Impiegato ad esempio per l’integrazione delle operazioni di saldatura a stampo progressivo con una pressa. I movimenti dell’utensile di saldatura possono essere integrati indipendentemente dalla corsa rigida della pressa. Vantaggi: processi più rapidi, nessun rimbalzo del punzone della pressa, riduzione dell’usura degli elettrodi e integrazione facilitata rispetto alle procedure tradizionali.

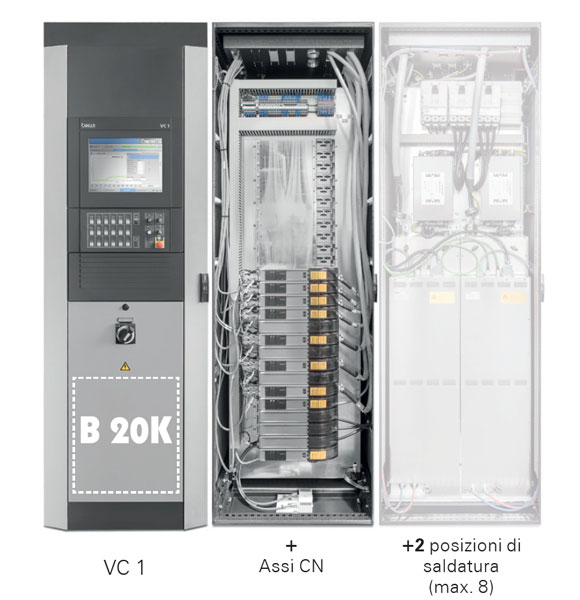

Variante 3: B 20K plugin nel VC 1

Versione "All in one"

Integrabile in un macchinario o in un sistema di produzione esistente con sistema di controllo VariControl VC 1. La versione B 20K plugin combina il sistema di gestione della saldatura con il sistema di controllo per macchine e processi con tutte le funzioni di B 20K e VariControl VC 1. Le funzioni delle due piattaforme di controllo possono essere collegate e scambiate bidirezionalmente, oppure essere utilizzate in combinazione come un unico sistema di comando. Per le operazioni di saldatura, produzione e montaggio sono integrati tutti gli elementi necessari per una soluzione produttiva totalmente automatizzata.

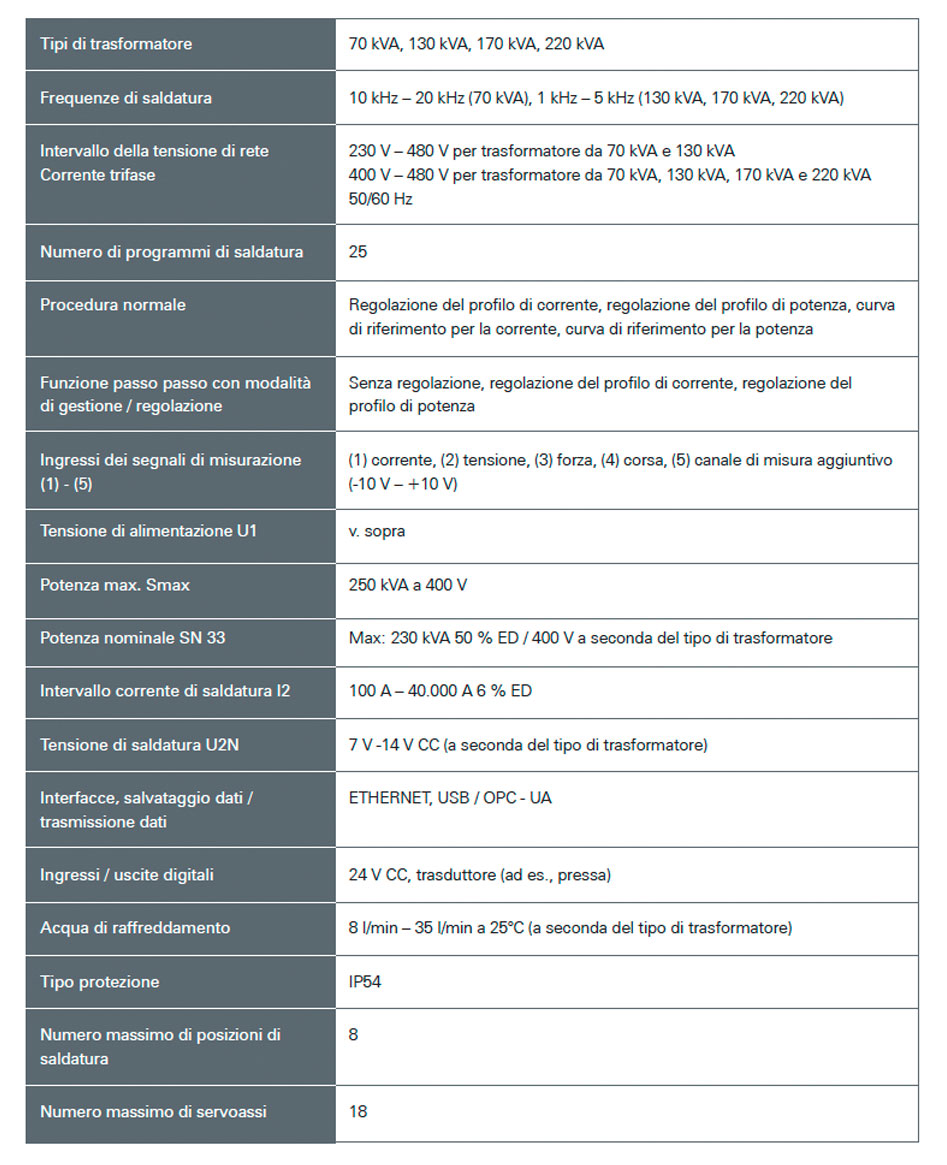

Dati tecnici

Opuscolo - "B 20K"

Sistema di gestione della saldatura ad alto rendimento
