NOUVELLE COMMANDE DE SOUDAGE HAUTE PERFORMANCE B 20K

Le soudage par résistance à la perfection

Avec la nouvelle commande de soudage haute performance B 20K, vous obtenez simplement de meilleurs résultats de soudage. La B 20K réunit tous les systèmes de processus, de mesure et de surveillance en un système tout-en-un. Les fréquences de soudage variables en continu entre 1 000 et 20 000 Hz garantissent un pilotage précis et extrêmement dynamique.

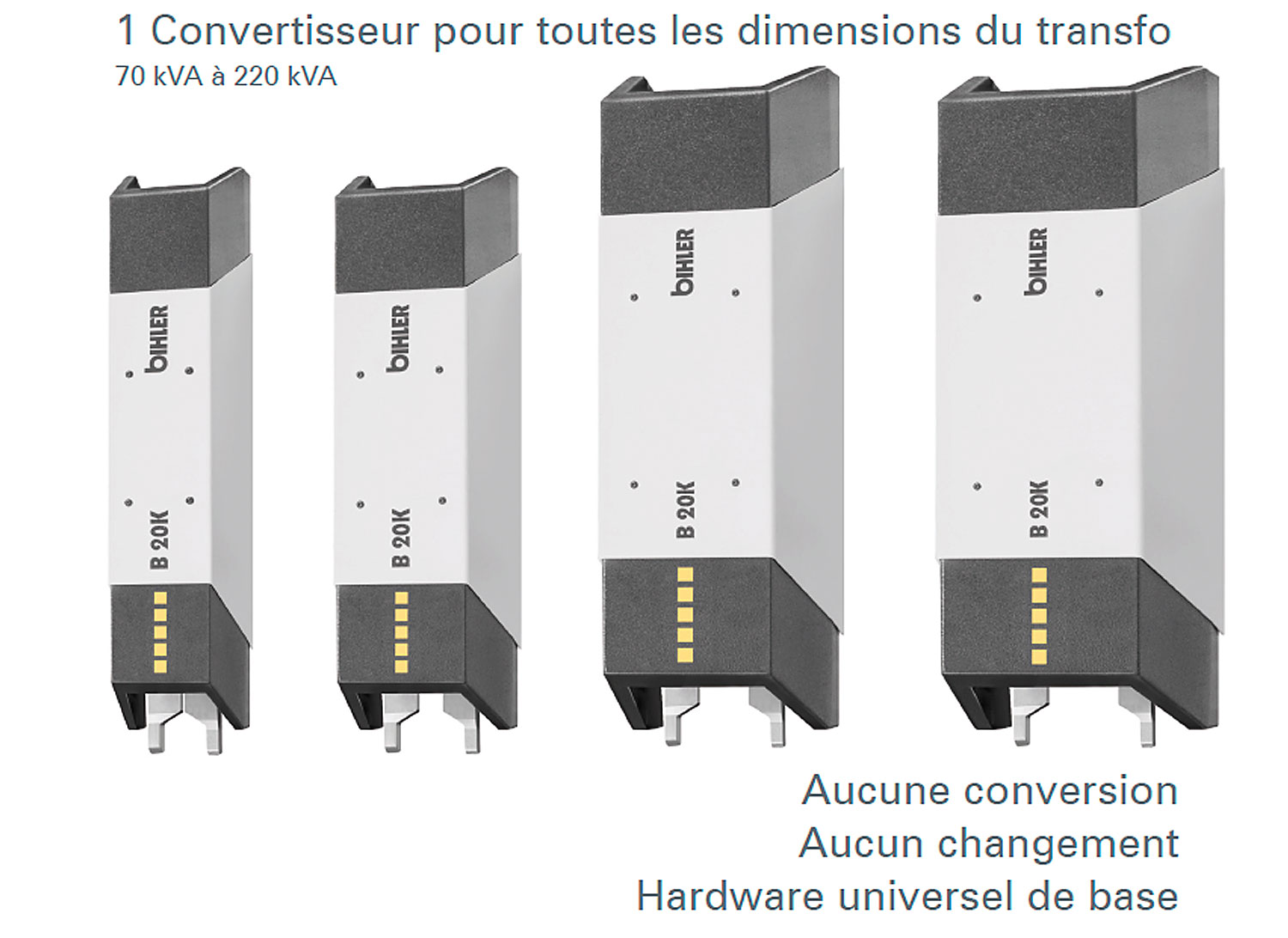

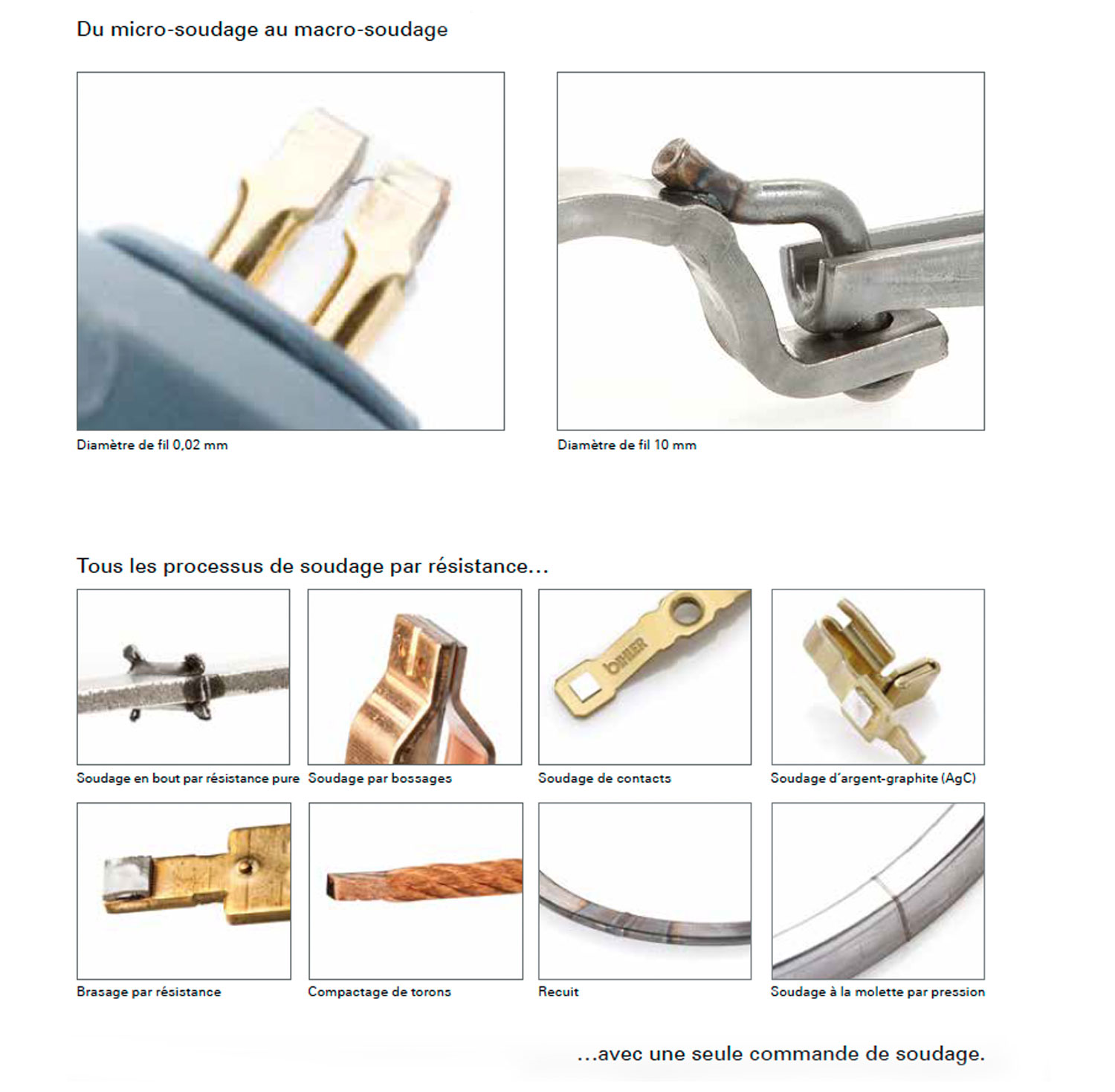

L'alimentation électrique indépendante du réseau assure une grande fiabilité en réduisant la charge exercée sur le réseau par le processus de soudage. Du microsoudage au macrosoudage en passant par les processus de brasage et les processus de chauffe comme le recuit par induction, la B 20K couvre une très vaste gamme d'applications. Il est possible d'intégrer jusqu'à 18 servo-axes destinés à piloter des appareils de soudage de contacts, notamment sous des presses.



Points forts

Fréquences de processus jusqu'à 20 000 Hz

Ces fréquences de processus plus élevées offrent encore plus de possibilités d'interventions. L'apport d'énergie nécessaire au processus de soudage peut être ainsi dosé et ciblé. Au final : une qualité supérieure et une plus large gamme d'applications en soudage.

Protection à 100 % contre les fluctuations du réseau

Le module actif d'alimentation réseau installé en standard offre une sécurité contre les fluctuations du réseau. Ce module fournit au variateur sa propre tension d'alimentation, indépendamment de la tension de réseau. L'alimentation du variateur n'est donc plus tributaire des chutes et fluctuations de la tension de réseau, ce qui garantit une très grande fiabilité.

Grande transparence du processus

Cinq canaux de mesure pré-installés en standard et dédiés à l'acquisition des valeurs mesurées pendant le processus de soudage sont intégrés dans la B 20K. Les courbes de mesure et les valeurs mesurées peuvent être utilisées par les fonctions de régulation, de surveillance de processus et de diagnostic, le processus de soudage étant ainsi configurable à loisir, en toute transparence et sécurité.


Intervention rapide sur le profil de soudage en cours de production

En automatique avec fonction « step » modifiant le profil de soudage après un nombre défini de soudages. En manuel par ajustement rapide en ligne des paramètres. Dans les deux cas, cela n'entraîne aucun arrêt machine et les paramètres de soudage peuvent être déterminés, adaptés et optimisés rapidement.

Chauffage sans contact par recuit par induction

La B 20K est compatible à l'intégration d'un inducteur (à la place du transformateur de soudage). L'inducteur permet de chauffer les aciers et métaux non-­ferreux sans contact.

Pilotage d'axes servo-assistés

Hormis les fonctions de processus, de mesure et de surveillance, il est possible de réaliser aussi des déplacements servocommandés pour les applications de soudage. Les séquences de déplacements de l'outil de soudage s'effectuent indépendamment ; elles sont commandées par la commande de soudage et peuvent s'intégrer dans tout système de fabrication existant.



Gamme d'applications
Variantes

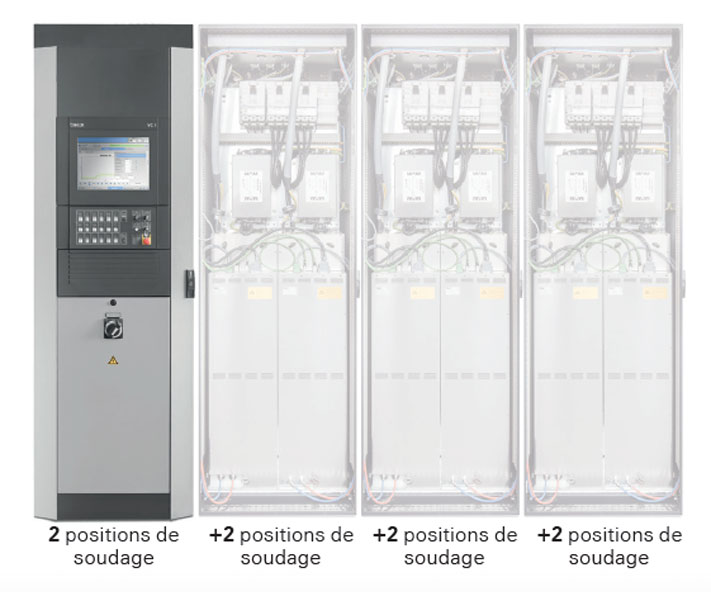

Variante 1 : B 20K

Version autonome « stand alone » avec écran tactile et clavier au niveau de l'armoire de commande.

Comprend 2 positions de soudage dans la version standard. Extension possible jusqu'à 8 positions de soudage moyennant des armoires supplémentaires. Cette version est compatible avec les commandes de soudage B 1000 et B 5000. L'ajout de fonctions d'entrée et de sortie est possible sans programmation. La gamme d'applications de la version « stand alone » s'étend de l'intégration dans des installations de production et de fabrication au remplacement de commandes de soudage B 1000 et B 5000 existantes.

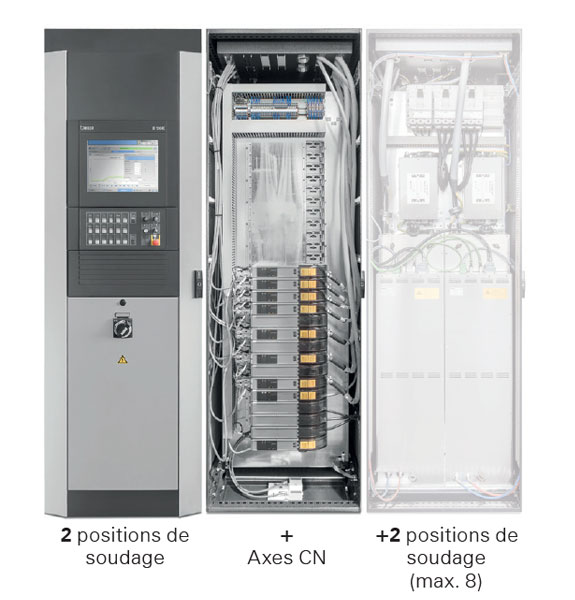

Variante 2 : B 20K-NC

Version autonome « stand alone » avec servo-pilotages pour les outils de soudage.

Intégrable dans une machine ou un système de fabrication existants. La B 20K se voit alors dotée d'armoires d'axes supplémentaires. Application permettant notamment l'intégration de tâches de soudage dans la zone des outils à suivre dans une presse. Ceci permet d'intégrer les déplacements de l'outil de soudage indépendamment de la course fixe de la presse. Avantages : temps de cycle plus courts, aucun rebond dû au plateau de presse, usure moindre des électrodes et une intégration plus aisée en comparaison avec les procédures conventionnelles.

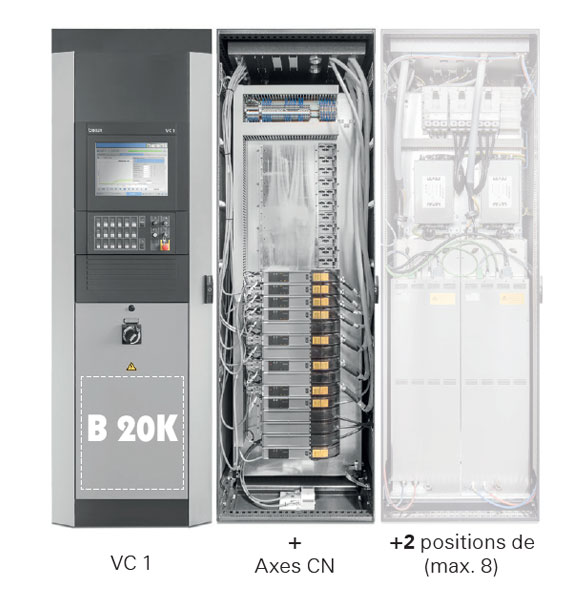

Variante 3 : B 20K-VC 1

Version « Tout-en-un »

Intégrable dans une machine ou un système de fabrication existants. La B 20K-VC 1 réunit commande de soudage et commande de machine et de processus avec toutes les fonctions de la B 20K et de la VariControl VC 1. Les fonctions des deux plateformes de commande peuvent s'associer et s'échanger dans les deux sens, mais aussi se fondre en une seule commande. Tous les éléments nécessaires à la réalisation d'une solution de fabrication automatique ont été intégrés pour les domaines Soudage, Fabrication et Assemblage.

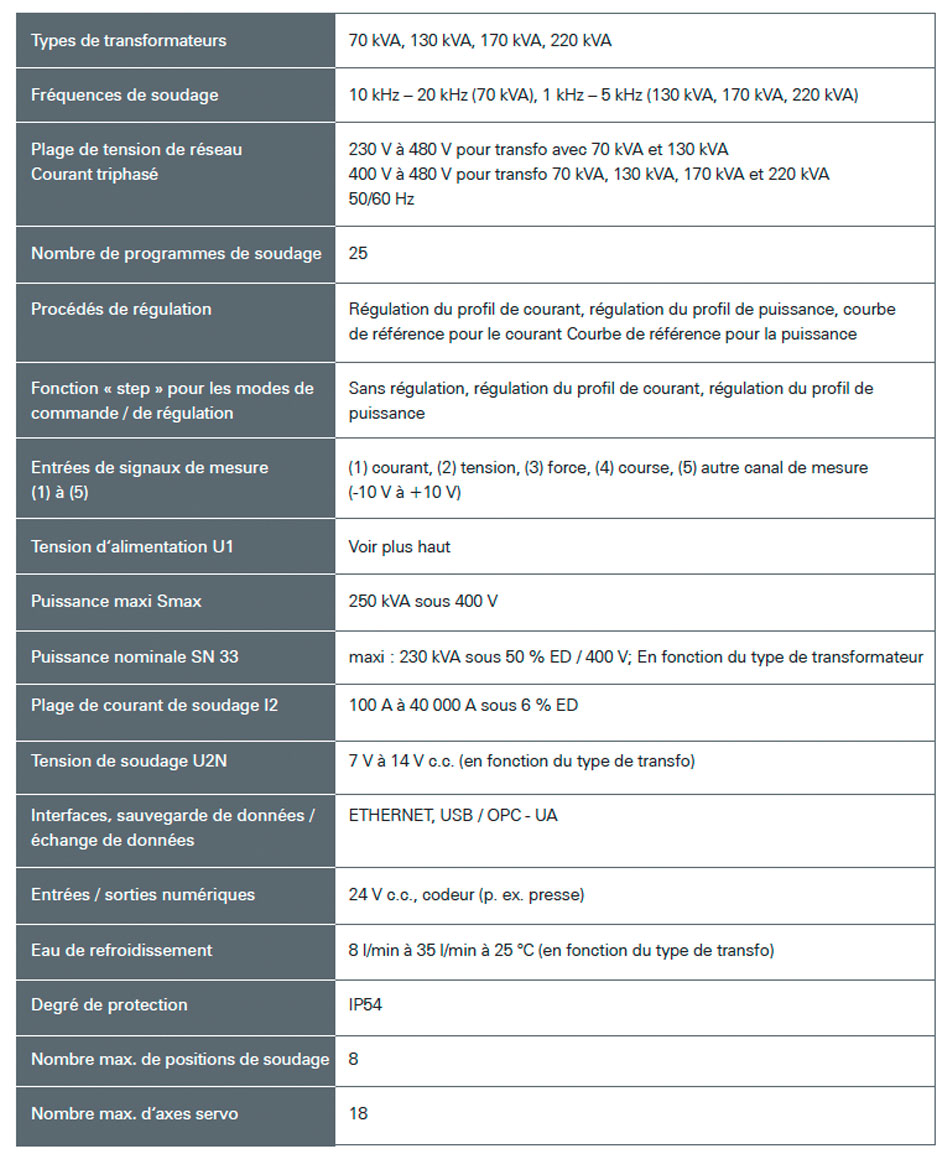

Caractéristiques techniques

Prospectus

B 20K - Commande de soudage haute performance pour les processus de soudage par résistance
