COMPARAISON MÉCANIQUE/À SERVOCOMMANDE

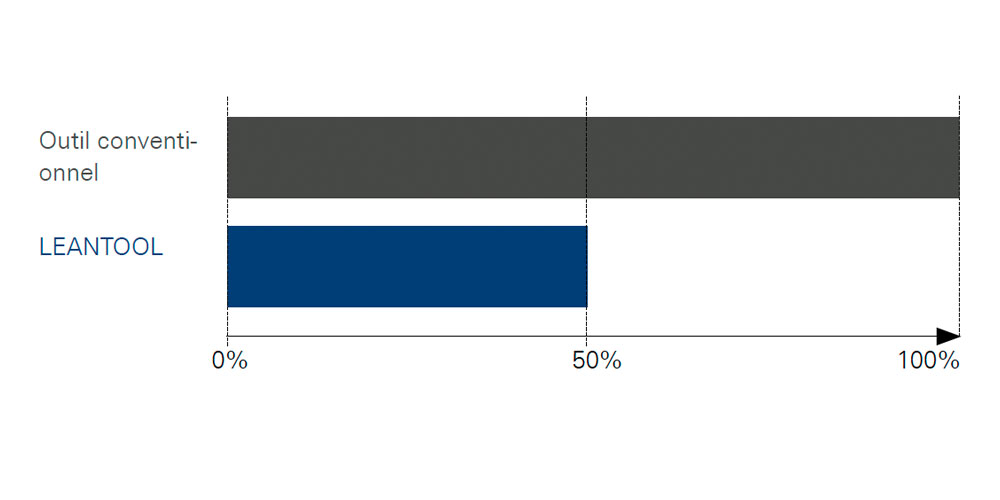

1.) Comparaison des coûts d'étude et de calcul

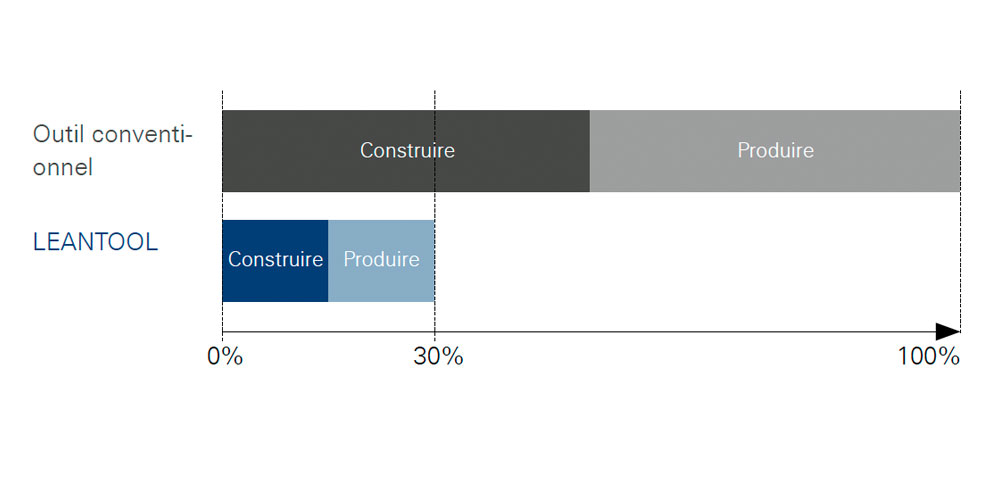

2.) Comparaison des délais jusqu'à la réalisation de l'outil

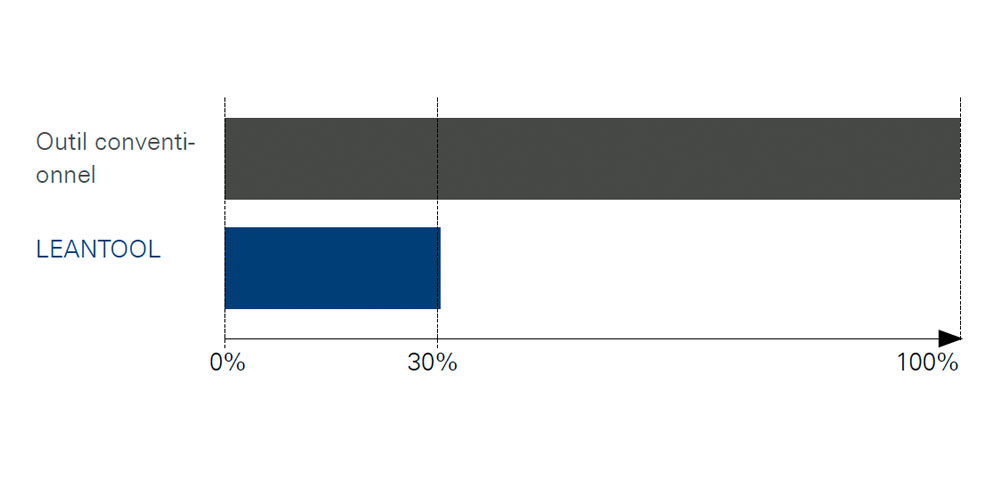

3.) Comparaison des délais jusqu'à la première mise en service (temps d'immobilisation de la machine)

4.) Comparaison des coûts de fabrication pour l'outil de cambrage

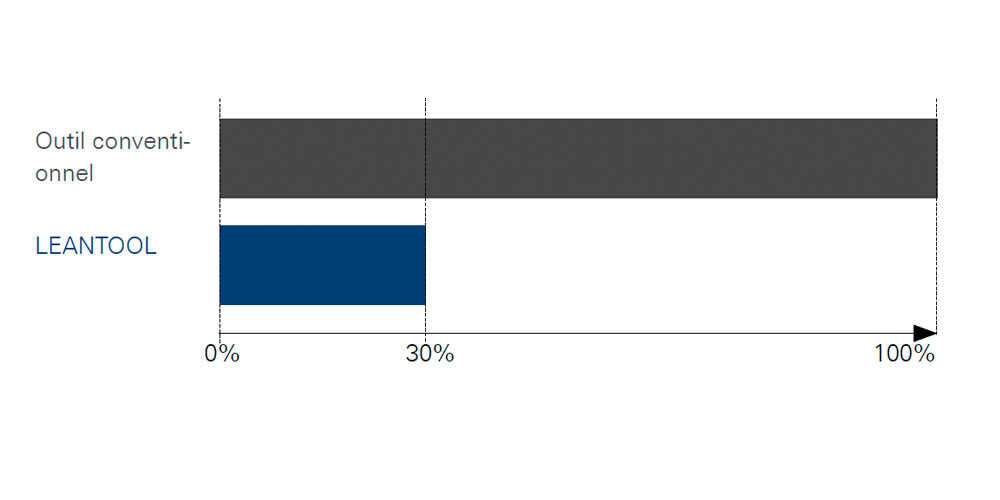

5.) Comparaison des temps d'équipement

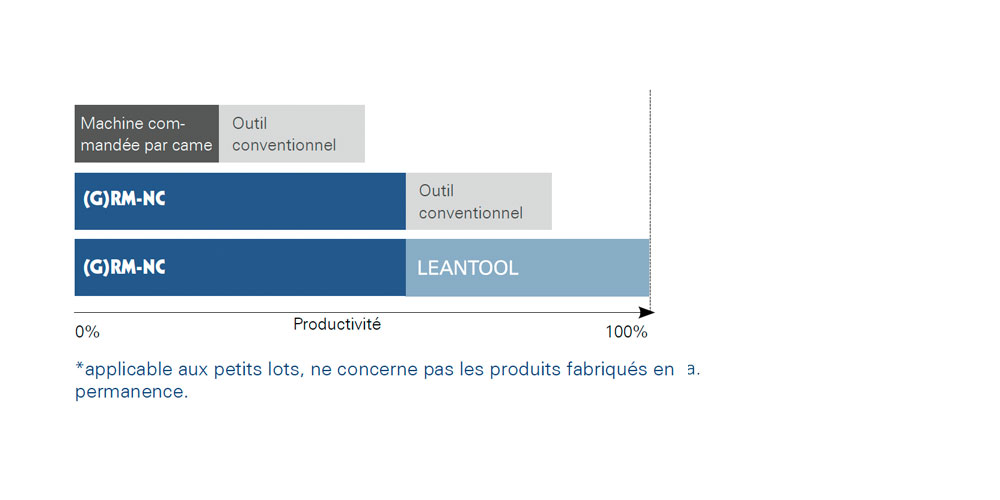

6.) Comparaison des technologies de machine et d'outil*

Recommandations techniques pour une planification sommaire

Radial : R60 sur RM-NC / R100 sur GRM-NC

  • Diamètre du fil (maxi) : env. 4 mm / env. 6 mm
  • Dimensions du feuillard (maxi) : env. 2 mm x env. 40 mm / env. 2 mm x env. 60 mm
  • Si les cambrages se trouvent dans la zone de travail centrale, la pièce cambrée pourra d'une manière générale être reproduite avec le système modulaire.
  • Jusqu'à env. 8 cambrages pour la pièce cambrée (le principe d'outil progressif étant recommandé pour un nombre de cambrages > 8)

Zone de travail centrale RM-NC (Ø 60 mm)
Zone de travail centrale GRM-NC (Ø 100 mm)



Outil progressif : F250 sur GRM-NC

  • Dimensions du feuillard (maxi): env. 2 mm x 40 mm / env. 2 mm x 60 mm
  • Longueur du module : env. 200 mm / 250 mm
