NUEVO SISTEMA DE CONTROL DE SOLDADURA DE ALTA CAPACIDAD B 20K

Soldadura por resistencia absolutamente perfecta

El nuevo sistema de control de soldadura de alta capacidad B 20K le permite mejorar fácilmente los resultados de soldadura. El dispositivo B 20K combina todos los sistemas de proceso, medición y monitorización en un sistema integral. Frecuencias de soldadura continuas desde 1.000 Hz hasta 20.000 Hz garantizan un control altamente dinámico y preciso.

El suministro de tensión independiente de la red garantiza una alta seguridad del proceso y reduce la carga de la red por el proceso de soldadura. Desde microsoldadura hasta macrosoldadura, procesos de soldadura blanda y calentamiento, como la incandescencia inductiva, el sistema B 20K abarca una amplia gama de aplicaciones. El sistema permite integrar fácilmente hasta 18 servoejes para el control de equipos de soldadura de contacto, p. ej. debajo de prensas.



Características destacadas

Frecuencias de proceso hasta 20.000 Hz

Las mayores frecuencias de proceso permiten mayores posibilidades aún de intervención. La energía necesaria para el proceso de soldadura puede dosificarse con precisión. El resultado: mayor calidad y mayores posibilidades de aplicación de soldadura.



Seguridad absoluta ante oscilaciones en la red

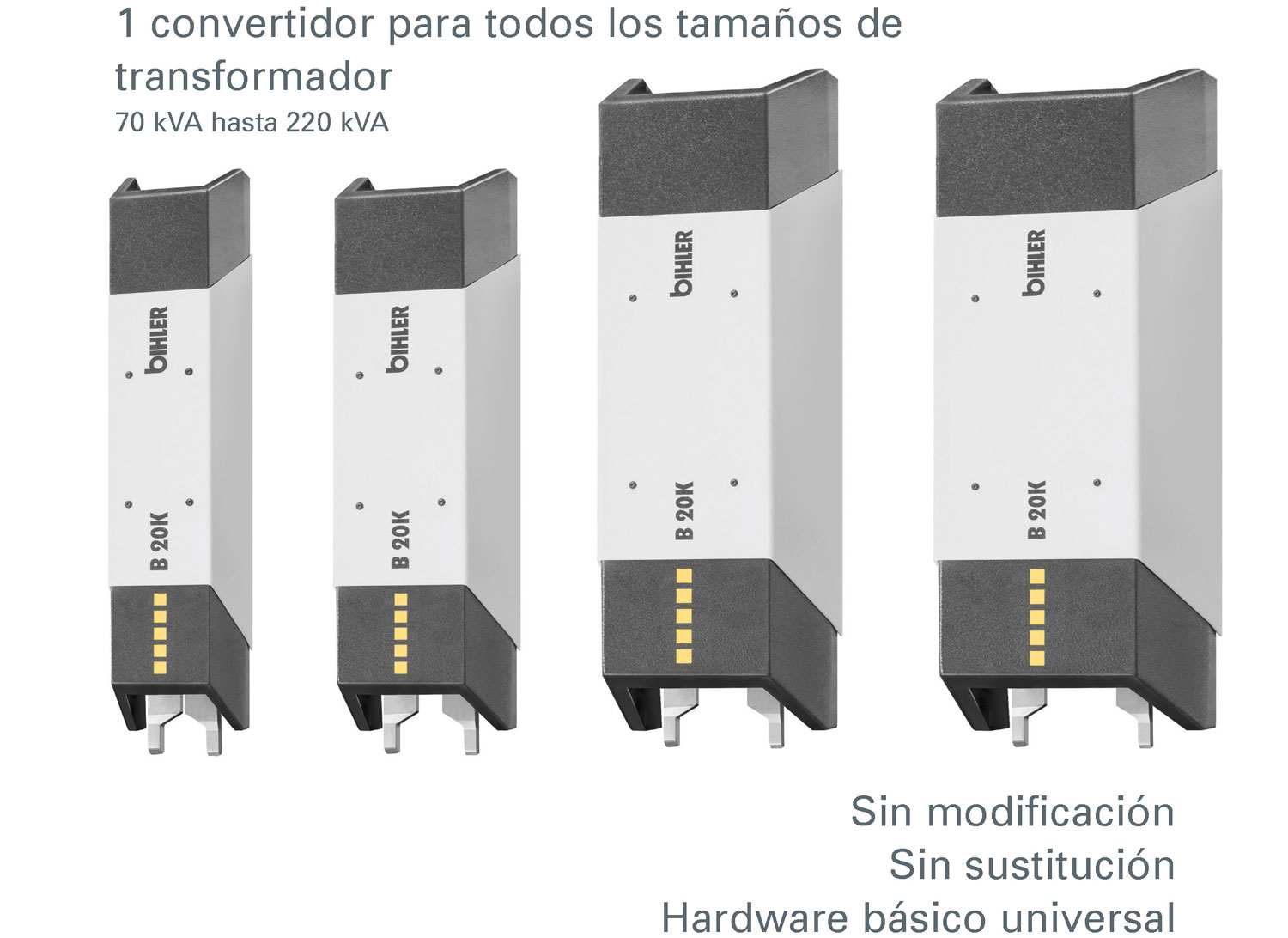

El módulo de alimentación activo instalado de serie para la alimentación de corriente ofrece seguridad ante oscilaciones en la red eléctrica. El módulo proporciona una tensión de alimentación propia para el convertidor, independientemente de la tensión de la red eléctrica. De esta forma, la alimentación del convertidor no depende de caídas u oscilaciones de tensión de la red eléctrica y garantiza una seguridad de proceso muy alta.



Alta transparencia del proceso

Cuatro canales de medición preinstalados de serie para registrar valores de medición durante el proceso de soldadura se encuentran integrados en el B 20K. Las curvas y valores de medición pueden utilizarse para funciones de regulación, monitorización del proceso y diagnóstico, ofreciendo todas las posibilidades para diseñar el proceso de soldadura de forma segura y transparente.



Rápido acceso al perfil de soldadura durante la producción

Automático con función secuencial, mediante el cual el perfil de soldadura varía al alcanzarse una cantidad determinada de soldaduras. Manual mediante ajuste rápido de parámetros en línea. En ambos casos no se produce una parada de la máquina y los parámetros de soldadura pueden calcularse, adaptarse y optimizarse rápidamente.



Calentamiento sin contacto mediante incandescencia inductiva

El sistema B 20K ofrece compatibilidad para integrar un inductor (en lugar del transformador de soldadura). A través de un inductor pueden calentarse sin contacto aceros y metales no ferrosos.



Control de servoejes

Junto a las funciones de proceso, medición y monitorización, el sistema permite ejecutar movimientos servocontrolados para aplicaciones de soldadura. Las secuencias de movimiento para la herramienta de soldadura se realizan independientemente, dirigidas por el control de soldadura, y pueden integrarse en cualquier sistema de producción.

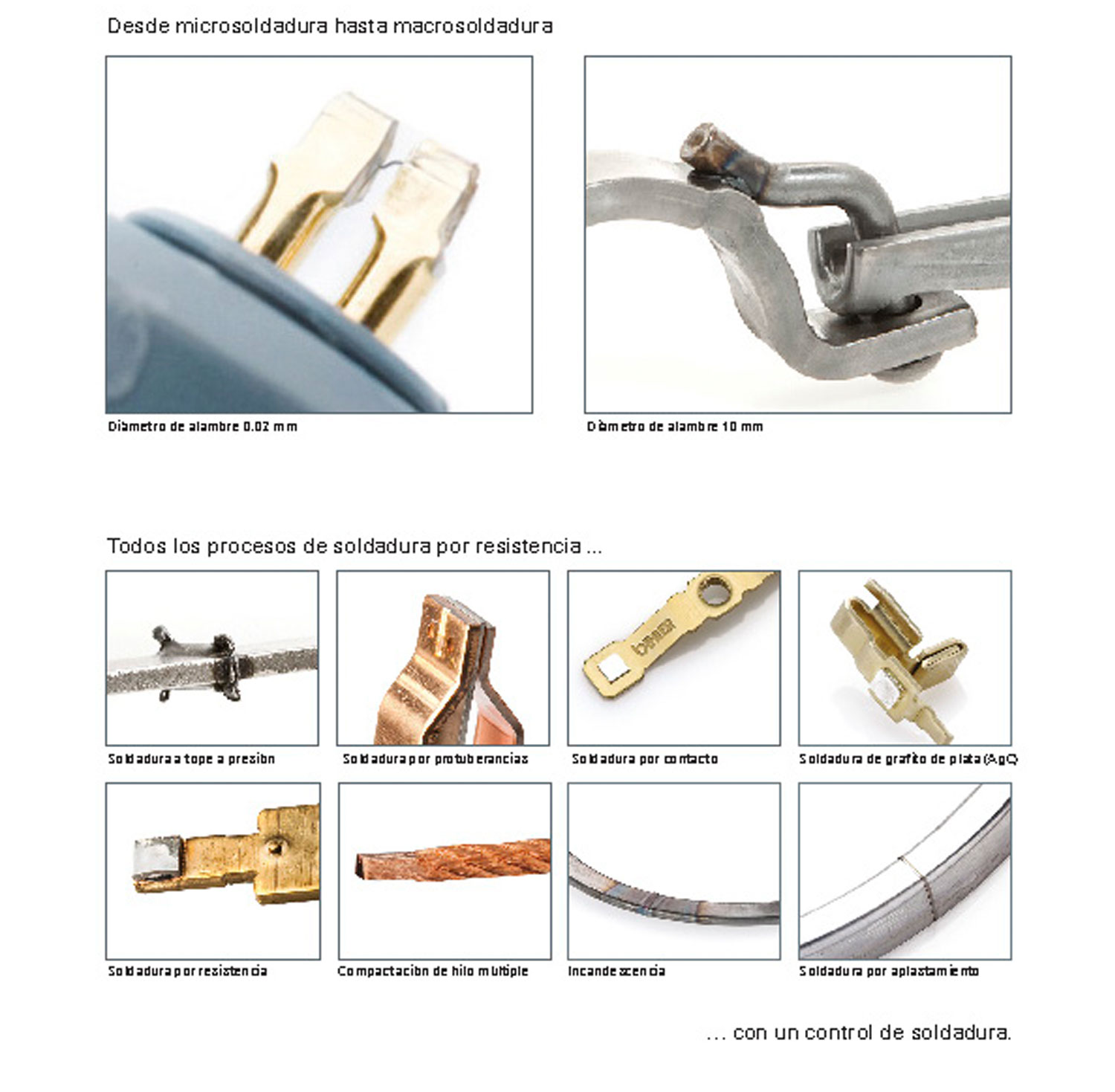

Campo de aplicaciones
Variantes

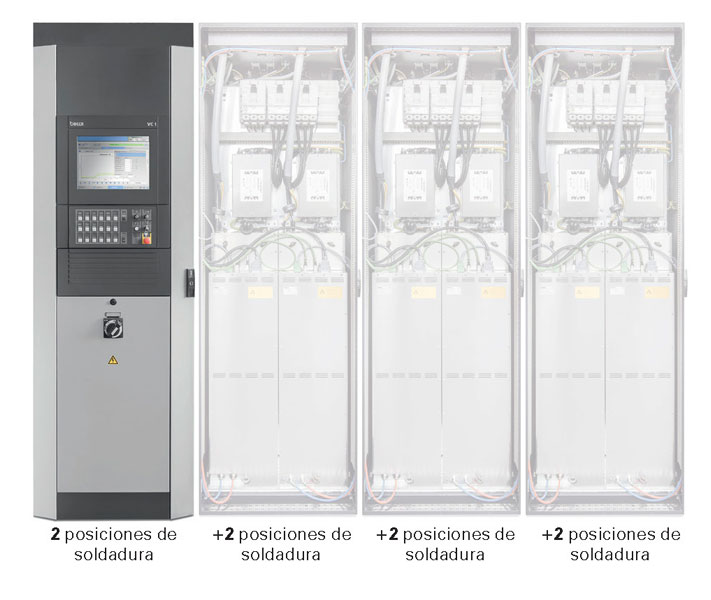

Variante 1: B 20K

Sistema autónomo con manejo por pantalla táctil y teclado en el armario de mando.

Se incluyen de serie 2 posiciones de soldadura. Las ampliaciones hasta un máximo de 8 posiciones de soldadura se realizan mediante armarios adicionales. Esta versión es compatible con los sistemas de control de soldadura B 1000 y B 5000. Las funciones de entrada y salida pueden realizarse sin programación. La gama de aplicaciones de la versión autónoma abarca desde la integración en instalaciones de producción y fabricación, hasta la sustitución de B 1000 y B 5000 existentes.

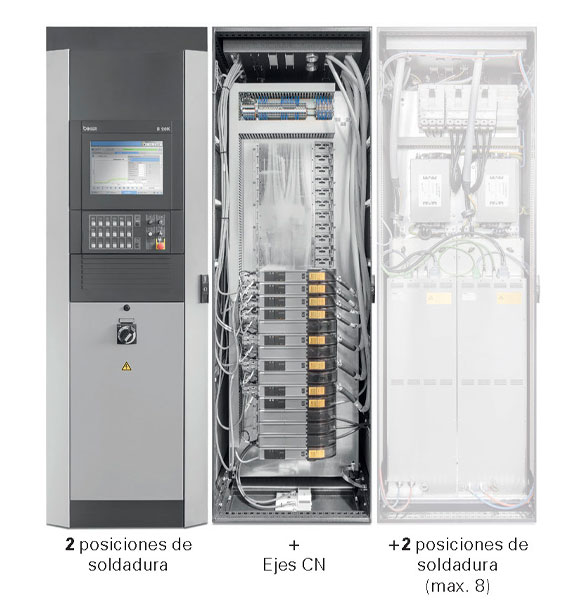

Variante 2: B 20K-NC

Sistema autónomo con servocontroles para herramientas de soldadura.

Integrable en una máquina o sistema de fabricación ya existente. Para ello, el sistema B 20K se equipa con armarios de ejes adicionales. Aplicación, p. ej. para la integración de tareas de soldadura en el campo de técnicas compuestas sucesivas en una prensa. De esta forma pueden integrarse movimientos de la herramienta de soldadura independientemente de la carrera de prensa rígida. Ventajas: permite alcanzar tiempos de proceso más rápidos, ningún comportamiento de rebote por parte de la columna de prensa, un menor desgaste de los electrodos y una integración más sencilla en comparación con procedimientos convencionales.

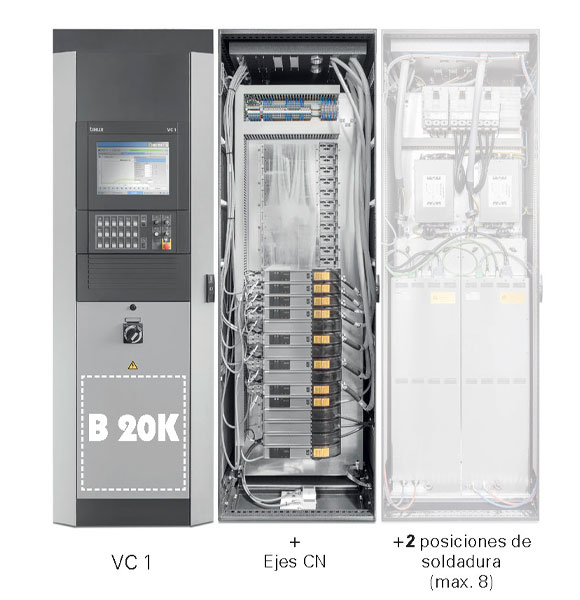

Variante 3: B 20K-VC 1

Diseño "All in one".

Integrable en una máquina o sistema de fabricación ya existente. B 20K-VC 1 combina el control de soldadura y el control de máquina y proceso con toda la funcionalidad de B 20K y VariControl VC 1. Las funciones de ambas plataformas de control pueden vincularse bidireccionalmente e intercambiarse, así como integrarse en un control. Todos los elementos que se necesitan para crear una solución de fabricación completamente automatizada con producción se encuentran integrados para la soldadura, la fabricación y el montaje.

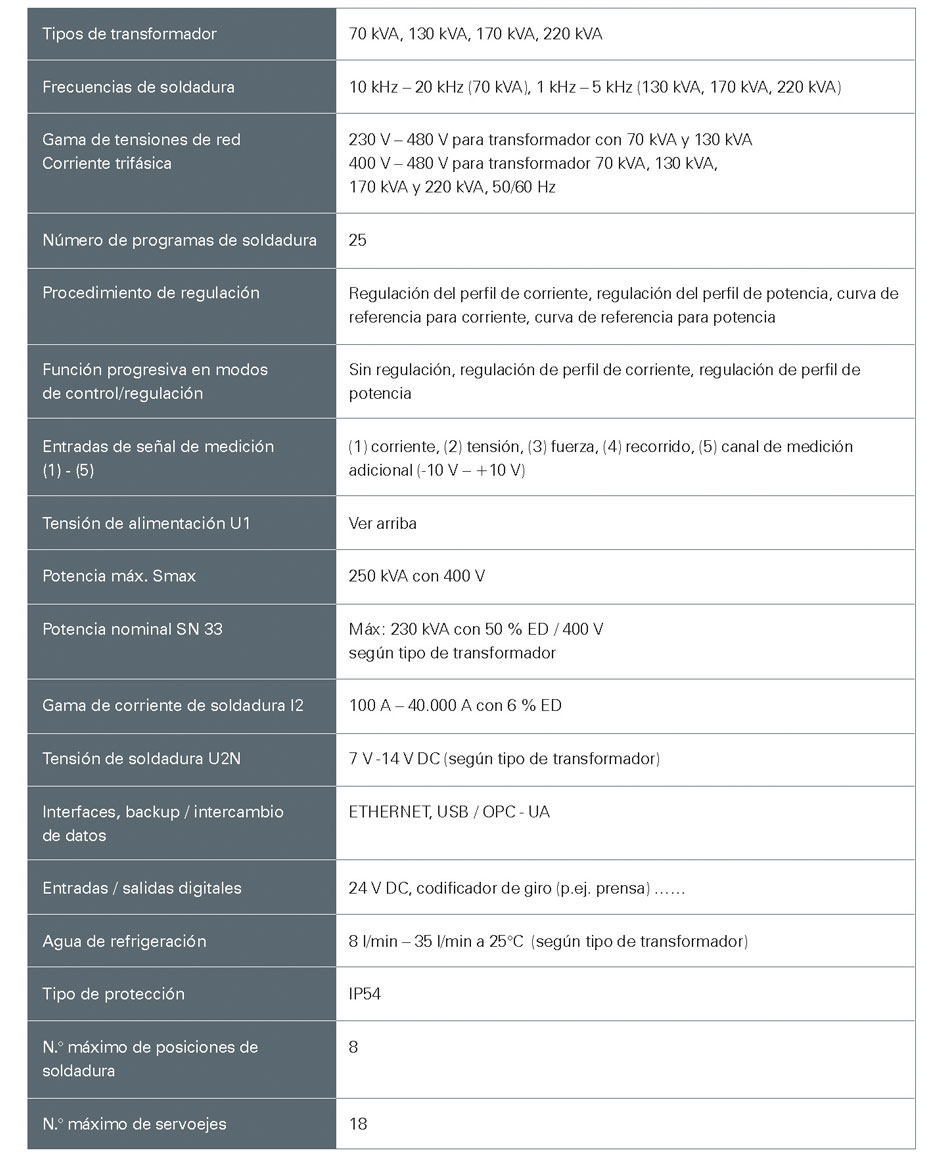

Datos técnicos

Prospecto

B 20K control de soldadura de alto rendimiento para procesos de soldadura por resistencia
