Bihler Stanzbiegeautomat GRM 80P hybrid für Stanzbiegeteile und Baugruppen

STANZBIEGEAUTOMAT GRM 80P HYBRID (STANZBIEGETEILE, BAUGRUPPEN)

Highlights GRM 80P hybrid

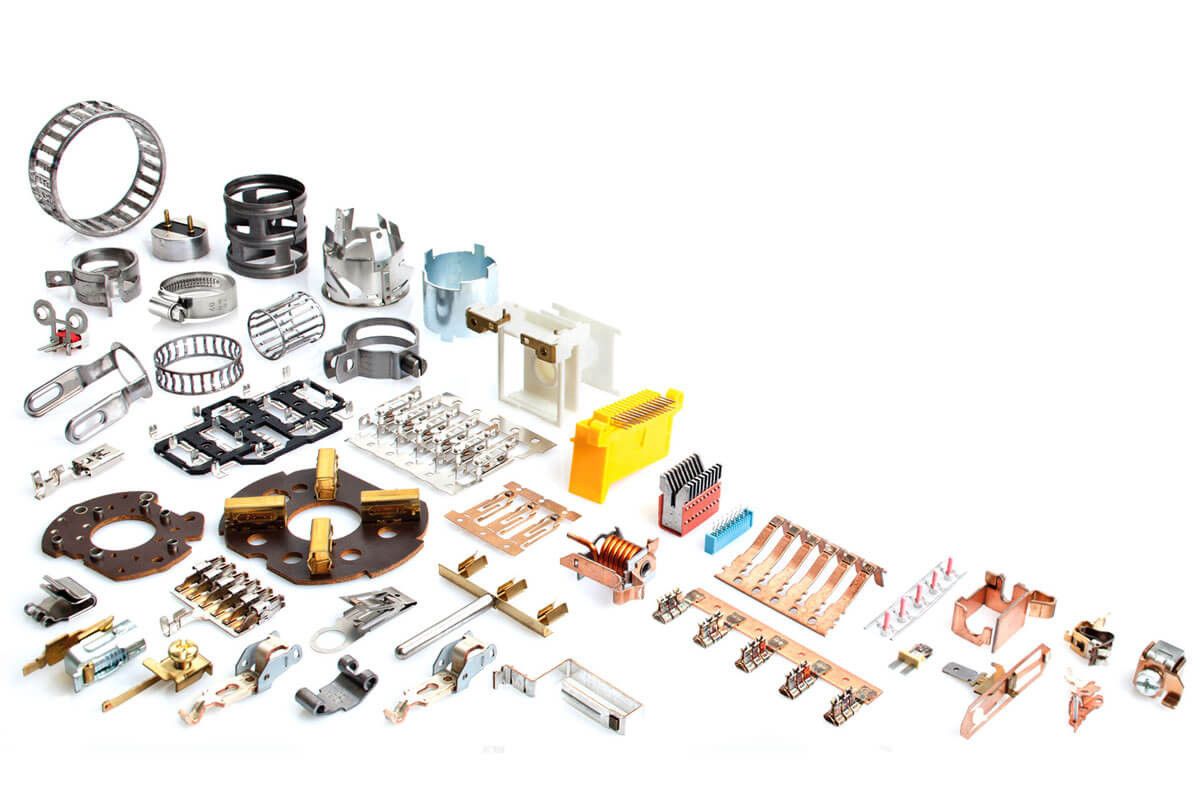

Mechanisches Produktionssystem mit NC-Achsen zur flexiblen Massenfertigung größerer Präzisions-Stanzbiegeteile und Baugruppen

  • Einfache Integration von Servoaggregaten in Fertigungskonzepte für einfachere Werkzeuglösungen (hohe Flexibilität bei Bauteil-Variantenvielfalt)
  • Maximaler Bearbeitungsfreiraum durch räumliche Trennung von Stanz- und Biegeoperationen
  • Mehr als 2.100 mm Bearbeitungsweg bei linearen Werkzeuglösungen
  • Starke 400 kN-Zweipunkt-Exzenterpresse mit großem Einbauraum für umfangreiche Schnittwerkzeuge
  • Großer Mittendurchbruch für variable Servo-Mittelstempel-Bewegungen (Kompletter Set-up von der Maschinenvorderseite)
  • Einfache und sichere Bedienung mit VariControl VC 1



Technische Daten

Hubzahl: stufenlos von ca. 5 bis max. 250 1/min.
Presse: Stanz-Nennkraft 400 kN, Hub 20 mm
Schlittenaggregate: Umform-Nennkraft max. 90 kN, Hub max. 95 mm
Einzugslänge: Servovorschub: beliebig // mech. Einzug: max. 500 mm, mit Einzugszeitverkürzung (optional)
Material: Banddicke max. 6 mm, Bandbreite max. 80 mm, Draht-Ø max. 6 mm (abhängig von Werkstoff und Verfahren)
Abmessungen (mit LSK): Breite 3.140 mm x Tiefe 1.583 mm x Höhe 2.220 mm
Gewicht: ca. 3.000 kg (ohne Werkzeug)
  MEHR ERFAHREN ►

Technology in Motion - GRM 80P hybrid

Flyer GRM 80P hybrid
Stanzbiegeautomat
