BIHLER HIGHSPEED-STANZBIEGEAUTOMAT MULTICENTER MCS 1 (STANZBIEGETEILE)

HIGHSPEED-STANZBIEGEAUTOMAT MULTICENTER MCS 1 (STANZBIEGETEILE)

Highlights MCS 1

Highspeed Produktionssystem mit zwei Bearbeitungsseiten zur Massenfertigung von Stanzbiegeteilen und Baugruppen

  • Sehr hohe Produktionsgeschwindigkeiten bis 800 1/min.
  • Große Wirtschaftlichkeit durch simultane Radial- und Linearfertigung
  • Sehr hohes Leistungsniveau aller Standardmodule und flexiblen Systemmodule
  • Hochdynamischer Materialeinzug für kurze Einzugszeiten
  • Großer Mittendurchbruch für flexible Mittelstempelbewegungen
  • Einfache und sichere Bedienung mit VariControl


Viele interessante Fertigungsbeispiele finden Sie hier.


Technische Daten

Hubzahl: stufenlos von 5 bis max. 800 1/min.
Presse: Stanz-Nennkraft max. 70 kN, Hub max. 8 mm
Schlittenaggregate: Umform-Nennkraft max. 30 kN, Hub max. 25 mm
Einzugslänge: mechanischer Einzug: max.
70 mm, ohne Einzugszeitverkürzung // Servo-Einzug: beliebig
Material: Banddicke: max. 4 mm // Bandbreite max. 45 mm // Draht-Ø: max. 4 mm (abhängig von Werkstoff und Verfahren)
Abmessungen: Breite 2.480 mm x Tiefe
2.060 mm x Höhe 2.220 mm
Gewicht: ca. 3.000 kg (ohne Werkzeug)
  MEHR ERFAHREN ►



Technology in Motion - MCS 1

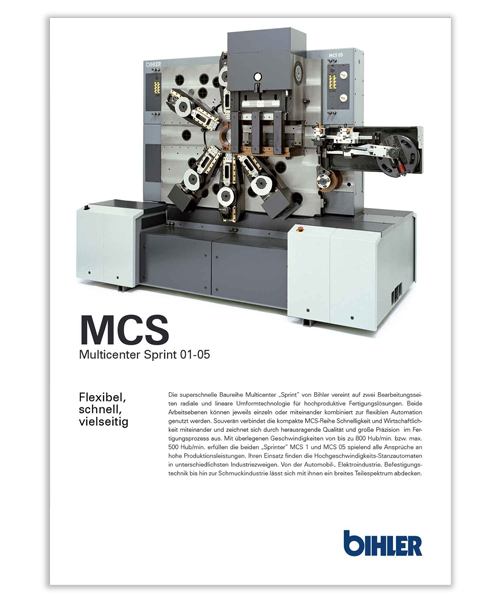

Flyer MCS 1 / MCS 05
