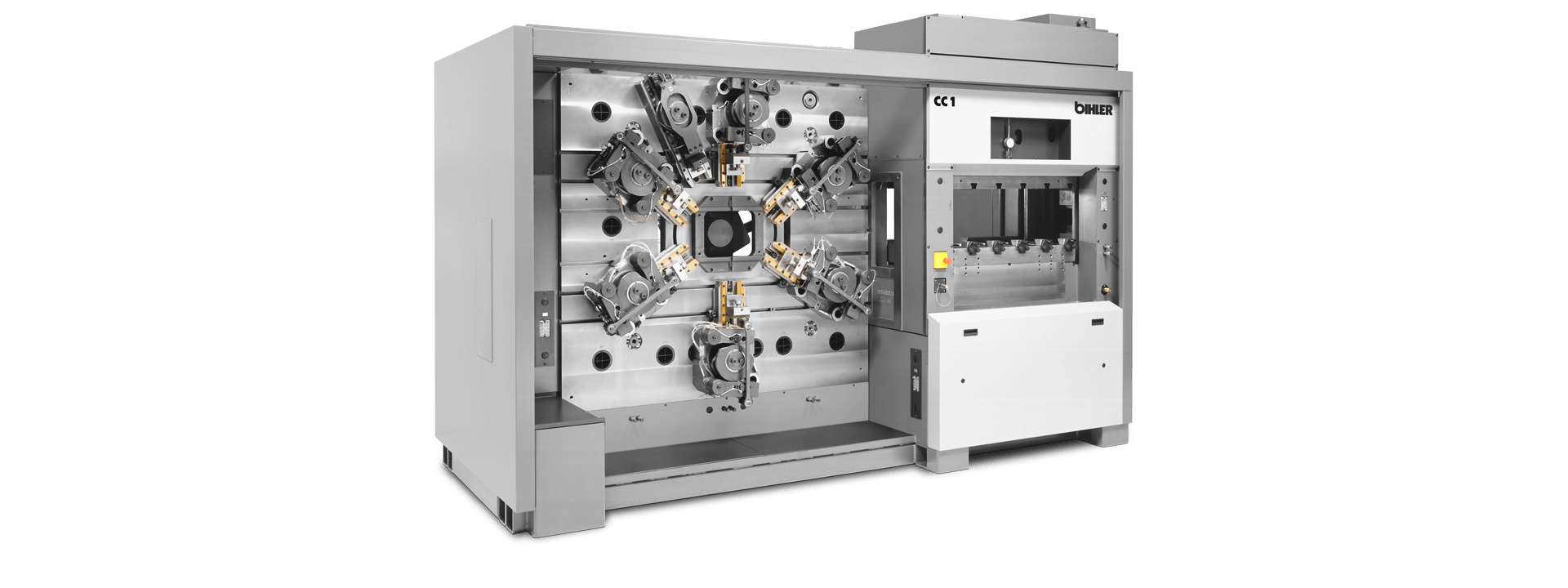

Highlights CC 1
Kompaktes Produktionssystem zur Massenfertigung langer und voluminöser Präzisions-Stanzbiegeteile und Baugruppen sowie Rundkörpern
- Hohe Produktionsgeschwindigkeiten bis 200 1/min.
- Servo-Vorschübe für sicheres Positionieren bei großen Einzugslängen

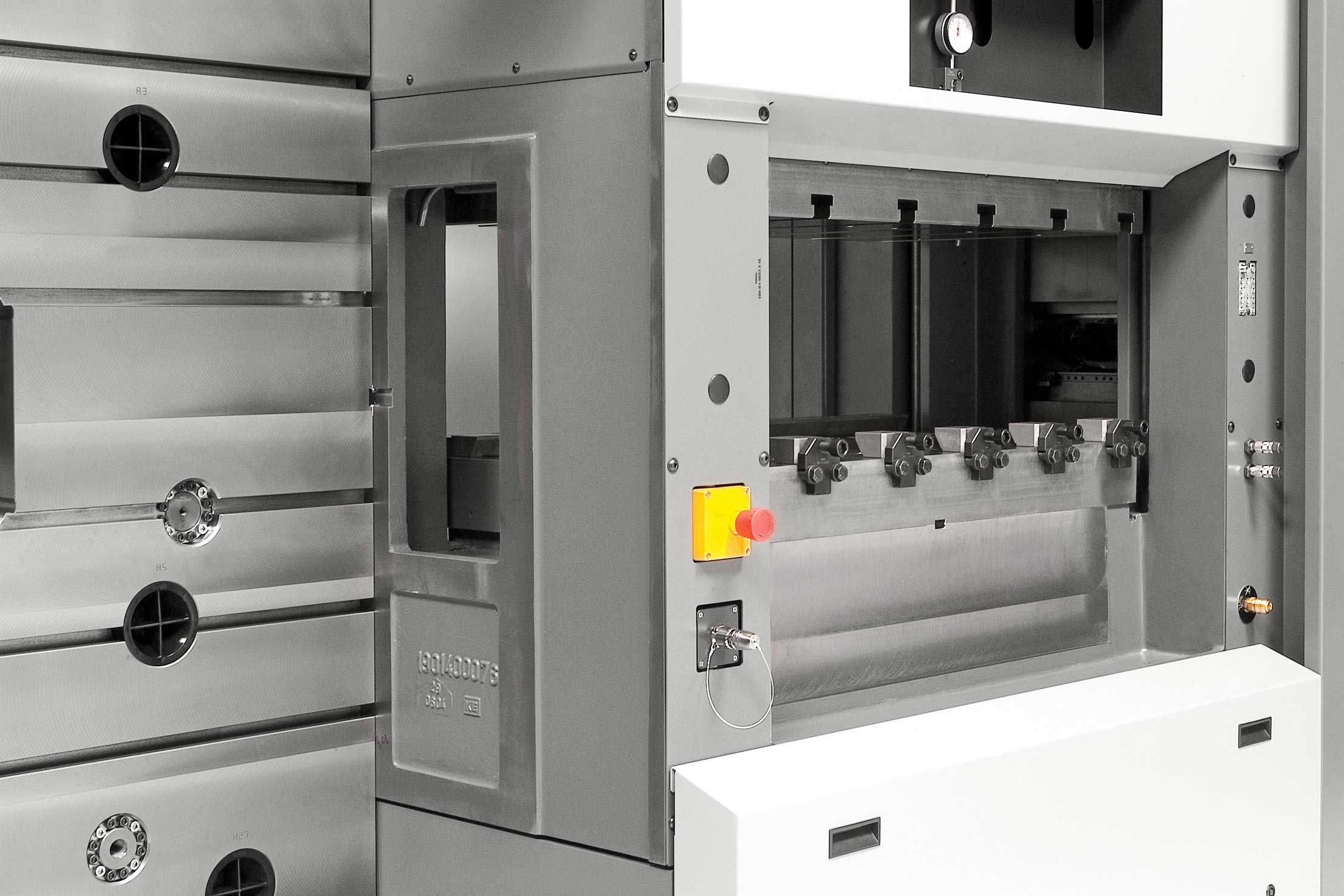

- Separat angeordnetes, starkes 800 kN-Pressenmodul
- Großer Pressen-Einbauraum für umfangreiche Schnittwerkzeuge
- Viel Freiraum auf Arbeitsplatte für zusätzliche Bearbeitungsprozesse (Kontaktschweißen, Gewindeformen, Fügen von Schrauben etc.)

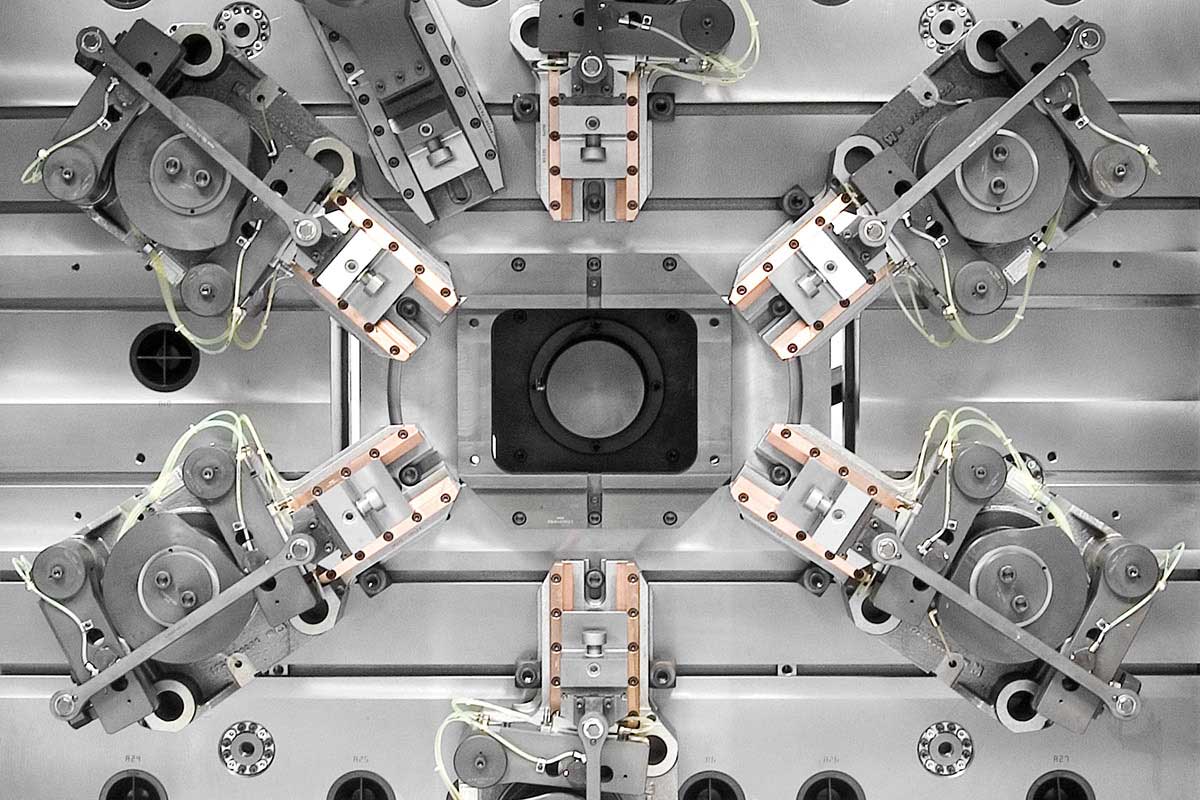

- Große Mittelöffnung für flexible Integration von Mittelstempelbewegungen
- Kurze Rüstzeiten durch Werkzeug-Schnellspannsystem
- Einfache und sichere Bedienung mit VariControl
Mehr Infos zum Fertigungsverfahren "Bihler-Clinchen"
Technische Daten
| Hubzahl: | stufenlos von 5 bis max. 200 1/min. |
| Presse: | Stanz-Nennkraft max. 800 kN, Hub max. 30 mm |

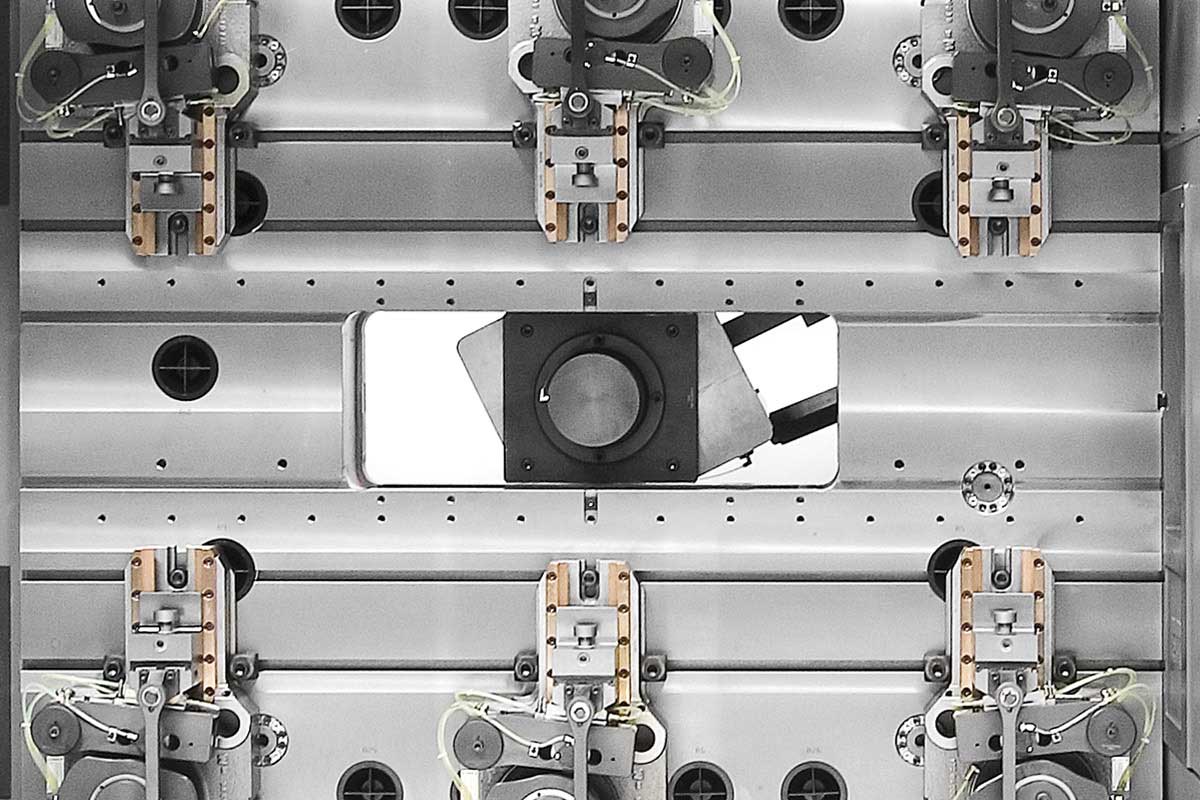

| Schlittenaggregate: | Umform-Nennkraft max. 160 kN, Hub max. 140 mm |
| Einzugslänge: | Servo-Zangenvorschub: max. 500 mm; NC-Rollenvorschub: beliebig |
| Material: | Banddicke: max. 10 mm // Bandbreite max. 160 mm // Draht-Ø: max. 10 mm (abhängig von Werkstoff und Verfahren) |
| Abmessungen: | Breite 4.200 mm, Tiefe 1.900 mm, Höhe 2.600 mm |
| Gewicht: | ca. 12.000 kg (je nach Ausrüstung) |
